가설공사

거푸집 및 동바리: 장선 및 멍에

MOAYO 2016. 12. 13. 10:32

▶일반 사항

(1) 장선 및 멍에는 거푸집 널을 통하여 하중을 전달받아 동바리 또는 긴결재에 전달하는 역할을 하며, 과도한 변형이나 응력이 발생하지 않도록 하여야 한다.

(2) 장선 및 멍에는 목재 및 강재 등을 적용할 수 있다.



목재

장선 및 멍에로 사용되는 목재의 구조적 성능은 ACI 347 및 APA에서 정하고 있는 미국산 남부 소나무(southern pine)의 기본적인 설계응력을 적용하며, 다음 표에 따른다.


-미송의 성능-



▶강재

장선 및 멍에로 사용되는 강재의 구조적 성능은 “허용응력설계법에 의한 강구조설계기준을 적용하며, 다음 표에 따른다.

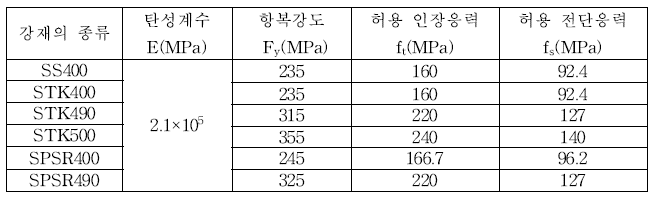

-강재의 구조적 성능-

                 주) 위 표의 항복강도는 판두께 40mm 이하의 강재에 해당됨.
