거푸집 및 동바리: 동바리 재료(2)

▶강재 동바리

(1) 강재 동바리에 적용되는 대구경 원형 강관, H형강, I형강 또는 플레이트 거더 등의 강재는 한국산업표준에 적합하여야 하며, 강재의 두께에 따른 기준항복점 및 인장강도는 다음 표와 같다.

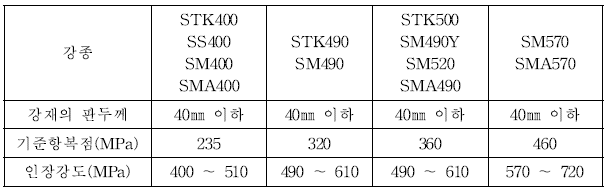

-강재 두께에 따른 기준항복점 및 인장강도-

(2) 강재 동바리의 대구경 원형 강관에 적용되는 기성 강관은 다음 표와 같이 KS D3566에 적합하여야 하며, 강판을 이용해 용접 제작된 강관의 경우 강판의 재료 특성을 설계에 적용한다.

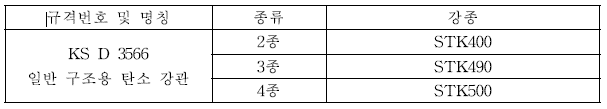

-기성 강관의 규격과 종류-

(3) 강재 동바리의 형강 또는 플레이트 거더에 적용되는 강재는 다음 표와 같이 KS D 3503, KS D 3515 및 KS D 3529에 적합하여야 한다.

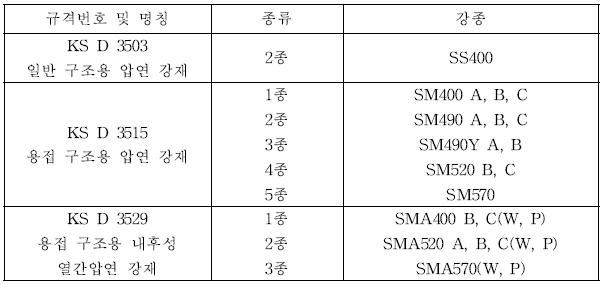

-형강 또는 플레이트 거더의 강재 규격과 종류-

▶강재 트러스 조립보

강재 트러스 조립보는 강재 트러스 형태의 무지주 동바리 역할을 하는 보형식의 시스템 동바리이며, 부재성능은 허용응력값을 따른다.
