옹벽변위에 대한 안정성검토 및 보강방안제시

▷공사명:

옹벽변위에 대한 안정성검토 및 보강방안 제시

▷설계내용:

1) 시공이 완료된 옹벽이 변위가 시간이 지남에 따라 변위가 발생하여 안전진단 결과 불안정한 결과를 나타냄.

2) 불안정한 옹벽에 대한 보강방안 제시.

▷검토방법:

1) 향후 일정량의 변위가 더 발생할 것으로 가정한 후 역해석을 반복수행하여 지반조건 및 현황조건을 추정.

2) 역해석결과 발생된 조건을 토대로 제시된 보강방안에 대한 검증검토 실시.

▷사용프로그램

Soil work: 강도감소법(사면안정해석)

Midas GTS NX: 지반 및 구조물 변위검토(유한요소해석)

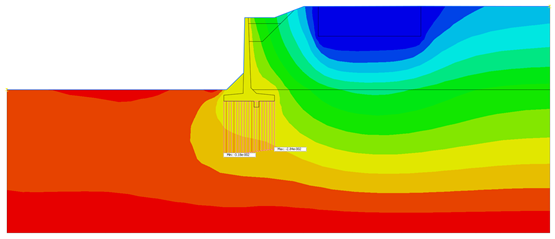

-지반변위 검토-

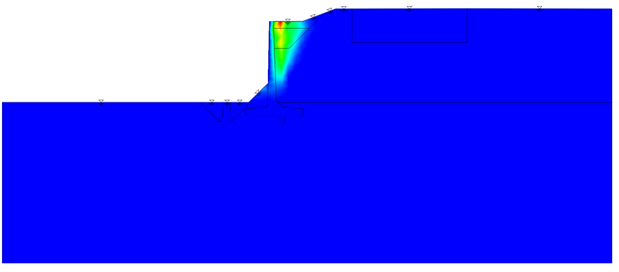

-지반변위 검토-

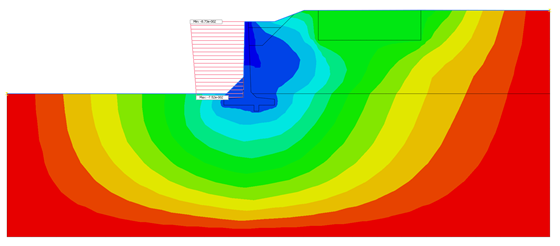

-지반응력 검토-

-사면안정해석-
