가설교량: 충격하중 및 수압

▶ 충격하중()

설계차량하중은 충격을 일으키는 것으로 보며, 상부구조의 충격계수는 다음 식으로부터 산출하며 0.3을 초과할 수 없다.

여기서, 은 원칙적으로 설계차량하중이 등분포하중인 경우에 설계 부재에 최대응력이 일어나도록 재하된 지간부분의 길이(m)이다.

▶ 수압()

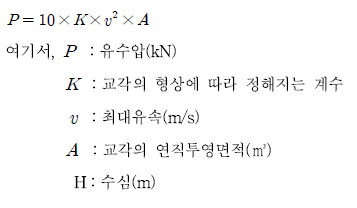

유수압은 유수방향에 대한 교각의 연직투영면적에 작용하는 수평하중으로 하고 다음식에의해 산출한다. 작용위치는 하저면에서 0.6H로 한다.

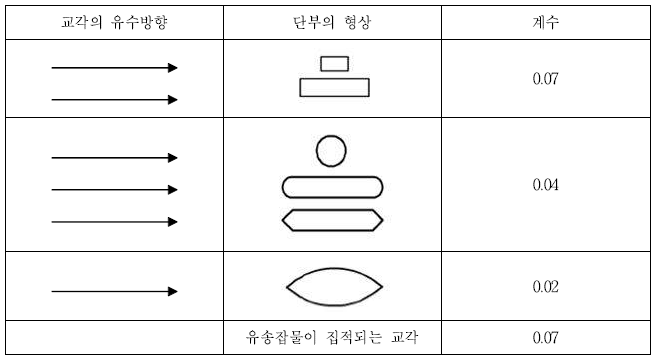

-교량의 저항 계수 K-
